技術情報

諧調は濃淡を表し、デジタルカメラではbitで示されます。
弊社の高速度カメラは機種によって 8bit／10bit／12bit　の諧調を持ちます。

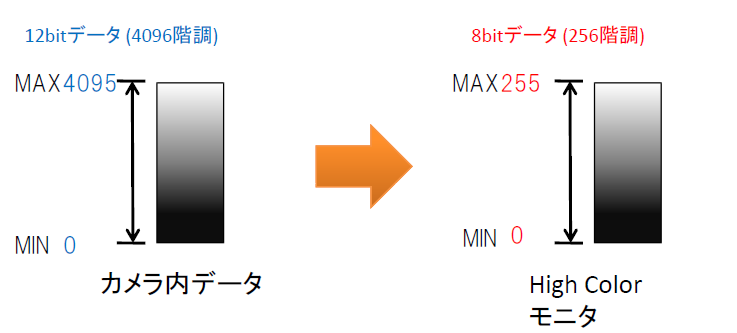

通常PCモニターの表示はHigh Color に設定でき 8bitを表示します。
＊8bit=2^8=256諧調

つまり12bit、10bitのカメラで撮影したデータは、保存形式によっては8bitに間引きされて保存されます。


（主なファイル形式）

---

AVI(非圧縮）, WMV	8 bit
BMP , JPG	8 bit
PNG , TIFF	8 bit / 16 bit 選択可能
RAW , MRAW	8 bit / 16 bit 選択可能

---

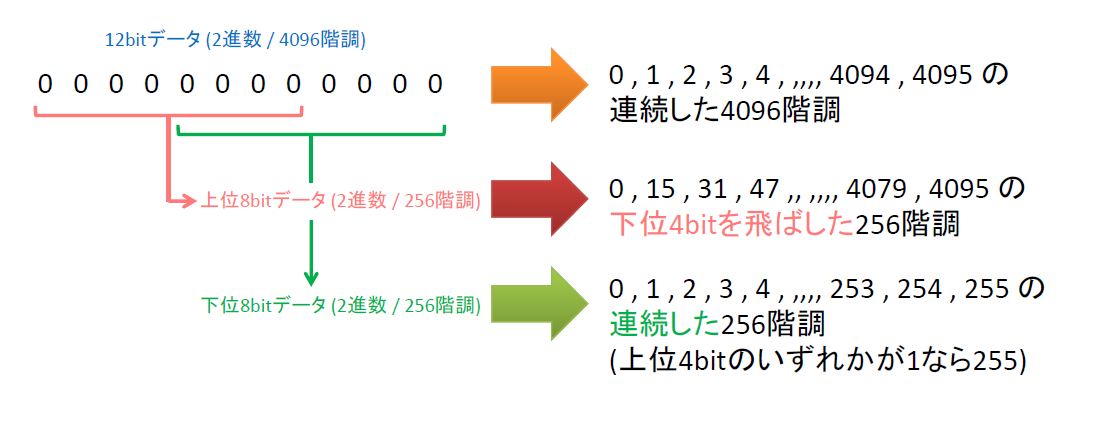

12bit、10bitのカメラで8bit保存するファイル形式の場合は、「上位詰め」または「下位詰め」どちらに寄せて保存するかを指定できます。

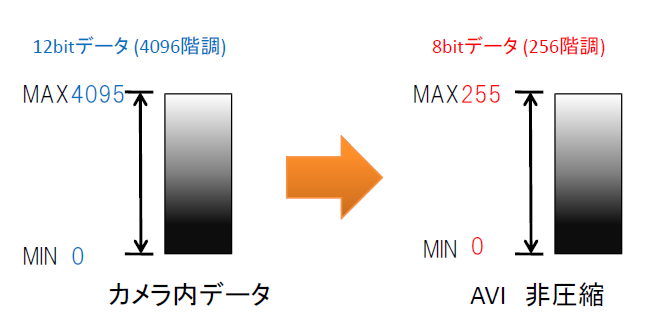

（例）12bitデータをAVI非圧縮で保存する

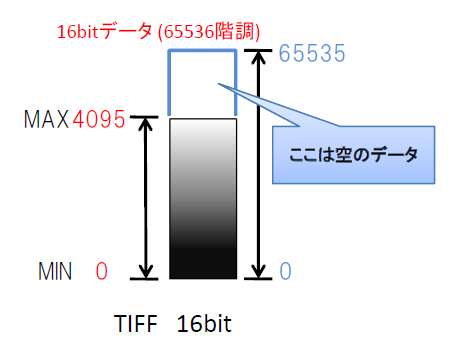

TIFFやRAWなどで16bit保存形式を選択した場合は上位4bitが空のデータとなります。

＊RAW形式は”FASTCAM”固有のデータ形式となりますのでファイル展開にはPFVをご利用ください

12bitデータは映像観察よりは輝度を数値として扱う目的が想定されます。
動画像を主目的とする場合は8bitデータを使う事でデータを扱いやすくなります。

「PFV」には表示諧調をシフト（ビットシフト）させることで画像を明るくして見る機能があります。
下記もご参考ください。
用語：ビットシフト
PFV4の機能：ビットシフト
