技術情報

デジタルカラーカメラには三板方式と単板方式があります。
フォトロンのハイスピードカメラ（FASTCAM／Photocam）は単板方式です。

単板式カラーカメラは、各画素上に RGB 各色のカラーフィルタを市松状に配列し、最終的に演算処理によりカラー画像を生成しています。

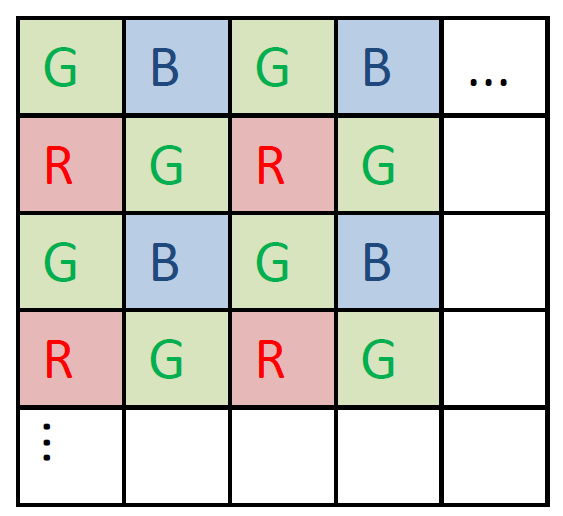

（カラーフィルターの配列）

左上基準の4pixel=1セット。人の目は「緑」に感度が良いためG（緑）を2pixel。

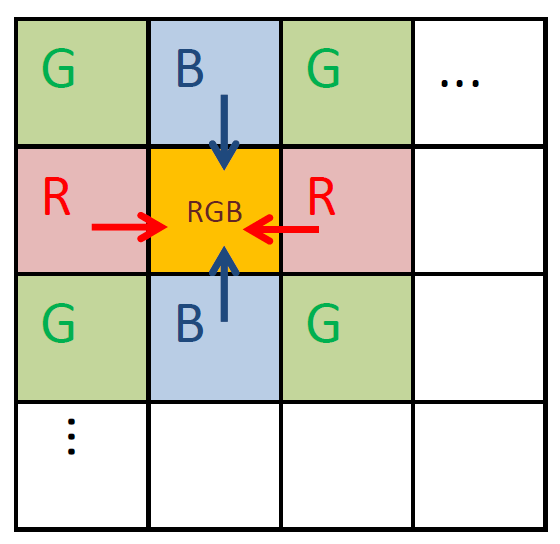

（カラー化）

周囲ピクセルの輝度情報からRGBカラーを作る。実際には上下左右以外に周囲の情報を重みづけしてカラー化する。

PFVではカラー生成前のモノクロ画像をそのまま保存することが出来ます。
これが「ベイヤー保存」機能です。

　　　　　　　カラー画像　　　　　　　　　　　　　　カラーベイヤー画像

ベイヤー画像はモノクロ画像に見えます。

ベイヤー保存した画像は、各画素がR,G,Bそれぞれの輝度であり格子状に表示されます。


MRAW、RAWW以外のファイル形式で「ベイヤー保存」するとファイルサイズは１/３
になります。
MRAW、RAWWで保存するとカラー情報が保持され、PFVでファイル展開する際にカラー画像として読み込むことができます。
＊「環境設定」＞「カラー表示読み込み」に設定が必要です。
